La tela de fibra de vidrio electrónica está hecha de hilo de filamento de fibra de vidrio E de alta calidad. El vidrio E es un vidrio de grado eléctrico con un contenido de R2O inferior al 0.8%, especialmente diseñado para aplicaciones de vidrio electrónico inicialmente. La aplicación de la fibra de vidrio E ha ido mucho más allá de su destino inicial. El vidrio E posee un rendimiento de producción del 80-90%. El Na2O y el K2O en la fibra de vidrio convencional son el problema más grave para la aplicación electrónica.
Es necesario controlar estrictamente el contenido de R2O en la composición de la fibra de vidrio. A partir de la prueba, la resistencia de volumen de la fibra de vidrio agregará 101 cuando el contenido de R2O (Na2O+K2O) baje del 1.6% al 0.5%. La tela de fibra de vidrio 7628 es la tela de vidrio eléctrica más típica. El vidrio 7628 está tejido con hilo de fibra de vidrio de almidón EC9 68x1 Z28, diámetro de fibra de 9 um formado a través de un casquillo de 800 orificios. Durante la envoltura, el hilo de fibra de vidrio se terminó aún más en el cortador con material que protege el hilo de la fricción mecánica. Este proceso puede garantizar que la tela de vidrio final tenga fallas mínimas, sea muy prolija y suave y pueda ser compuesta uniformemente con una lámina de cobre.
Hilo de vidrio E.jpg
|
7628 paño
|
|
|
Unidad
|
Tolerancia
|
Estándar
|
|
Hilo
|
Deformar
|
G75 1/0 0.7Z
|
Tex
|
±5%
|
GB/T 7690 1-87
|
| |
trama
|
G75 1/0 0.7Z
|
Tex
|
±5%
|
GB/T 7690 1-87
|
|
Recuento de hilos
|
Deformar
|
44
|
Extremos/pulgada
|
±2
|
GB/T 7690 5-2001
|
| |
trama
|
34
|
Extremos/pulgada
|
±2
|
GB/T 7690 5-2001
|
|
Resistencia a la tracción
|
Deformar
|
2250
|
N / 50mm
|
≥
|
GB/T 7690 5-2001
|
| |
trama
|
1900
|
N / 50mm
|
≥
|
GB/T 7690 5-2001
|
|
Peso del área
|
|
208
|
G / m2
|
±5%
|
GB / T 9914.3-2001
|
|
Grosor
|
|
0.180
|
Mm
|
±5%
|
GB / T 7689.3-2001
|
|
Borde C&C, máx.
|
|
5
|
Mm
|
|
|
|
Carta de intención, %
|
|
+/- 0.08 0.03
|
%
|
|
|
|
Patrón de tejido
|
|
Natural
|

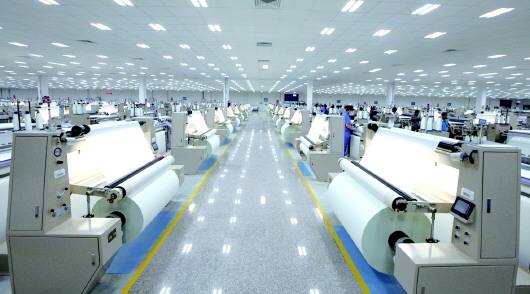

La tela de fibra de vidrio eléctrica se teje con telares de chorro. El hilo de fibra de vidrio de alta calidad y el acabado razonable del hilo de vidrio permiten que la tela de fibra de vidrio eléctrica se teja a alta velocidad y se enrolle en rollos continuos de 2000 metros, con defectos mínimos. Una unión de tela hará que el productor pierda entre 6 y 7 metros de productos CCL.
Después de tejer la tela de fibra de vidrio eléctrica, el acabado posterior a la limpieza por calor es muy importante para la tela de fibra de vidrio, un procedimiento de acabado continuo e intermitente a baja y alta temperatura en la tela que elimina los materiales de la tela que se aplicaron anteriormente en el hilo de fibra de vidrio. Después de eliminar por completo el encolado de almidón, finalmente se termina la tela de fibra de vidrio con un encolado de silano múltiple (EAS adopta Dow Corning). Luego, la tela de fibra de vidrio se aplica para la laminación revestida de cobre.

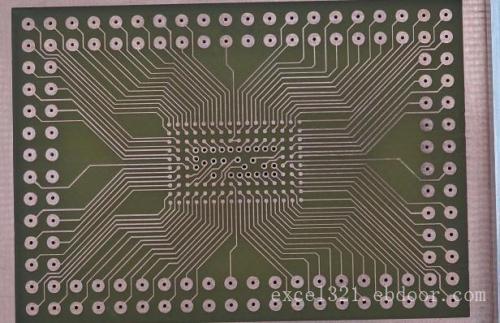

Además de la aplicación CCL, FR4, por su tela de alta calidad, la tela de fibra de vidrio de grado eléctrico es un material importante para la tela de vidrio revestida con PTFE y otros materiales de revestimiento.
Con el desarrollo de Internet, especialmente de la telefonía móvil, los productos electrónicos serán más prósperos y estarán en auge. A través del mercado, los CCL, PCB y la tela de fibra de vidrio entrarán en un mercado cada vez más activo.
