El rendimiento de resistencia a la tracción de las fibras de vidrio varía significativamente según el tipo de fibra de vidrio utilizado, así como la temperatura a la que se somete el material. Las fibras de vidrio se utilizan comúnmente por su alta resistencia, resistencia térmica y propiedades de aislamiento eléctrico en aplicaciones como compuestos, materiales de construcción, y piezas de automóviles. Sin embargo, su resistencia a la tracción puede verse afectada por los cambios de temperatura, lo que debe tenerse en cuenta en su selección y uso en diversas industrias.

Tipos de fibras de vidrio

Existen varios tipos diferentes de fibras de vidrio, cada una con características y aplicaciones únicas. Los tipos más utilizados son:

1. Vidrio E (vidrio eléctrico):El vidrio E es la fibra de vidrio más común y utilizada. Se utiliza principalmente por sus propiedades de aislamiento eléctrico y su resistencia mecánica moderada.
2. Vidrio S (vidrio estructural):El vidrio S tiene una mayor resistencia a la tracción que el vidrio E, lo que lo hace más adecuado para aplicaciones estructurales donde se necesita alta resistencia, como en las industrias aeroespacial y militar.
3. Vidrio C (vidrio resistente a la corrosión):El vidrio C es conocido por su resistencia química superior, en particular en entornos ácidos. Se utiliza en aplicaciones donde la resistencia a la corrosión es más importante que la resistencia a la tracción.
4. Vidrio R (vidrio resistente):El vidrio R ofrece un módulo de elasticidad más alto, lo que lo hace ideal para aplicaciones donde la rigidez es crucial.
5. Vidrio AR (vidrio resistente a los álcalis):El vidrio AR se utiliza principalmente en aplicaciones de refuerzo de cemento y hormigón. Ofrece una mayor resistencia a los álcalis, especialmente en entornos de hormigón.

Cada tipo de fibra de vidrio tiene diferentes respuestas a los cambios de temperatura.

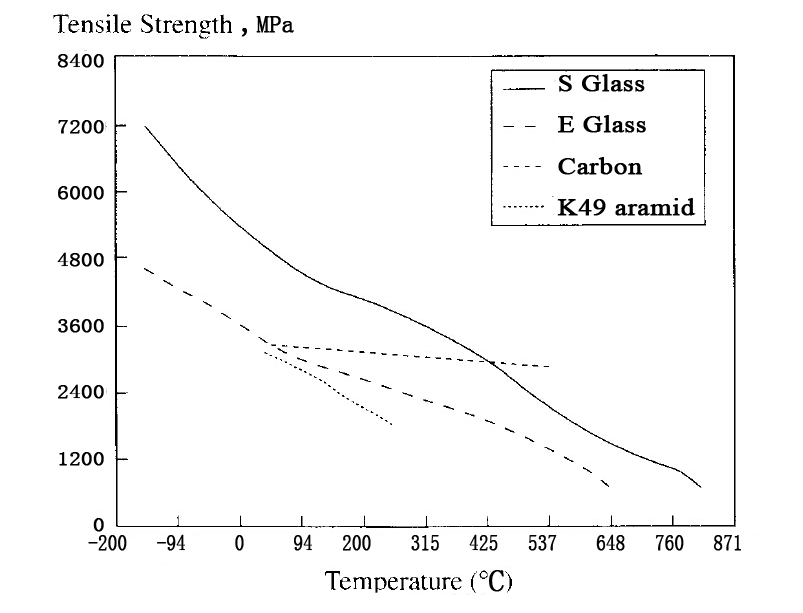

Resistencia a la tracción de las fibras de vidrio a diferentes temperaturas

1. Vidrio E (vidrio eléctrico)

• Resistencia a la tracción a temperatura ambiente:Las fibras de vidrio E suelen tener una resistencia a la tracción de alrededor 2,400 a 3,000 MPa (megapascales).
• Rendimiento a altas temperaturas:El vidrio E mantiene una resistencia a la tracción relativamente alta a temperaturas de hasta 200 ° CSin embargo, a medida que la temperatura aumenta más allá de este rango, su resistencia a la tracción comienza a disminuir. 300 ° C, la resistencia a la tracción puede disminuir significativamente, posiblemente entre un 30 y un 40%.
• Rendimiento a bajas temperaturas:El vidrio E conserva una buena resistencia a la tracción incluso a temperaturas tan bajas como -40 ° C, con solo una ligera degradación en el rendimiento.

2. Vidrio S (vidrio estructural)

• Resistencia a la tracción a temperatura ambiente:Las fibras de vidrio S tienen una resistencia a la tracción mucho mayor que el vidrio E, generalmente en el rango de 3,500 a 5,000 MPa.
• Rendimiento a altas temperaturas:El vidrio S mantiene su resistencia a la tracción mejor que el vidrio E a temperaturas elevadas. Puede soportar temperaturas de hasta aproximadamente 600 ° C con una pérdida mínima de resistencia. Sin embargo, más allá de esta temperatura, el vidrio S puede experimentar una degradación gradual, con una pérdida de hasta un 20 % de resistencia a la tracción. 800 ° C.
• Rendimiento a bajas temperaturas:El vidrio S sigue siendo muy eficaz a temperaturas tan bajas como -60 ° C, conservando gran parte de su resistencia a la tracción incluso a temperaturas extremadamente frías.

3. Vidrio C (vidrio resistente a la corrosión)

• Resistencia a la tracción a temperatura ambiente:Las fibras de vidrio C tienen una resistencia a la tracción que normalmente se encuentra en el rango de 1,500 a 2,500 MPa.
• Rendimiento a altas temperaturas:El vidrio C es menos adecuado para aplicaciones de alta temperatura en comparación con el vidrio E o el vidrio S. Comienza a perder resistencia a la tracción alrededor de 200 ° CY en 400 ° C, puede perder alrededor del 40-50% de su resistencia original.
• Rendimiento a bajas temperaturas:El vidrio C tiene un buen rendimiento a bajas temperaturas y mantiene una resistencia a la tracción relativamente alta incluso en entornos extremadamente fríos (hasta -50 ° C), ya que su principal ventaja radica en la resistencia química más que en la resistencia mecánica.

4. Vidrio R (vidrio resistente)

• Resistencia a la tracción a temperatura ambiente:Las fibras de vidrio R exhiben una resistencia a la tracción en el rango de 2,500 a 3,500 MPa.
• Rendimiento a altas temperaturas:El vidrio R tiene un buen rendimiento a alta temperatura, con una resistencia a la tracción que disminuye gradualmente más allá 300 ° C. En 600 ° C, puede experimentar una reducción de aproximadamente un 20-30% en la resistencia a la tracción.
• Rendimiento a bajas temperaturas:Al igual que el vidrio E y el vidrio S, el vidrio R mantiene una buena resistencia a la tracción a bajas temperaturas, aunque su retención de resistencia puede ser algo menor en comparación con el vidrio S en condiciones de frío extremo.

5. Vidrio AR (vidrio resistente a los álcalis)

• Resistencia a la tracción a temperatura ambiente:Las fibras de vidrio AR suelen tener una resistencia a la tracción en el rango de 1,200 a 2,000 MPa.
• Rendimiento a altas temperaturas:Las fibras de vidrio AR no están diseñadas para aplicaciones de alta temperatura y experimentan una pérdida de resistencia significativa a temperaturas superiores 200 ° C. En 300 ° CEl vidrio AR puede perder hasta un 40-50% de su resistencia a la tracción.
• Rendimiento a bajas temperaturas:El vidrio AR conserva una cantidad razonable de resistencia a la tracción a bajas temperaturas, aunque su rendimiento no es tan resistente como el de otros tipos, como el vidrio E o el vidrio S.

Factores que afectan el rendimiento de la resistencia a la tracción

• Gradiente de temperatura:La degradación de la resistencia a la tracción no suele ser lineal con la temperatura. Un aumento brusco de la temperatura o un enfriamiento rápido pueden provocar reducciones más sustanciales de la resistencia a la tracción.
• Tipo de fibra de vidrio:Como se mencionó, cada tipo de fibra de vidrio tiene diferentes composiciones, lo que las hace adecuadas para diferentes rangos de temperatura.
• Factores ambientales:La exposición a la humedad, a los agentes químicos o a la radiación UV puede degradar aún más la resistencia a la tracción de fibras de vidrioEstos factores externos a menudo aceleran el proceso de envejecimiento térmico.

Conclusión

La resistencia a la tracción de las fibras de vidrio está muy influenciada tanto por el tipo de vidrio utilizado como por la temperatura a la que se somete.

• Vidrio S Se destaca como el de mejor desempeño a altas temperaturas, manteniendo una resistencia a la tracción superior hasta 600 ° C y funciona bien en condiciones de frío.
• Vidrio E es más rentable y conserva una buena resistencia a la tracción a temperaturas más bajas, pero puede perder hasta un 30-40% de su resistencia a temperaturas más altas.
• Vidrio C Destaca por su resistencia a la corrosión, pero su resistencia a la tracción es más limitada tanto a altas como a bajas temperaturas.
• Vidrio R Proporciona un buen equilibrio entre resistencia a altas temperaturas y retención de resistencia a bajas temperaturas.
• vidrio AR Es principalmente adecuado para entornos donde la resistencia química es más importante que la resistencia a la tracción, ya que es sensible a los cambios de temperatura.

En aplicaciones donde las temperaturas extremas son una preocupación, Vidrio S y Vidrio E suelen ser los preferidos, mientras que Vidrio C y vidrio AR A menudo se eligen para entornos en los que la resistencia química es más crítica que la resistencia mecánica. Para aplicaciones de alto rendimiento, como la industria aeroespacial, la automoción y los compuestos estructurales, Vidrio S Es a menudo el material elegido debido a su capacidad para conservar la resistencia a temperaturas elevadas.
