Fibra de vidrio tejida S Se le conoce por su alta resistencia y módulo. El vidrio S tiene una composición nominal típica de contenido de SiO2, Al2O3 y MgO. En comparación con la fibra de vidrio E, presenta una resistencia a la tracción entre un 30 y un 40 %, un módulo de elasticidad entre un 16 y un 20 % mayor, una resistencia a la fatiga 10 veces mayor y una resistencia a la temperatura entre 100 y 150 °C mayor. Aprovechando sus propiedades, los productos de fibra de vidrio S se utilizan para necesidades de alta resistencia o para resistencia a la intemperie.
Comparación
| Propiedad |
Vidrio S |
Vidrio E |
Vidrio ECR |
Vidrio C |
Vidrio AR |
| Densidad, g/m3 |
2.54 |
2.58 |
2.72 |
2.52 |
2.70 |
| Punto de ablandamiento, oC |
1056 |
846 |
882 |
750 |
773 |

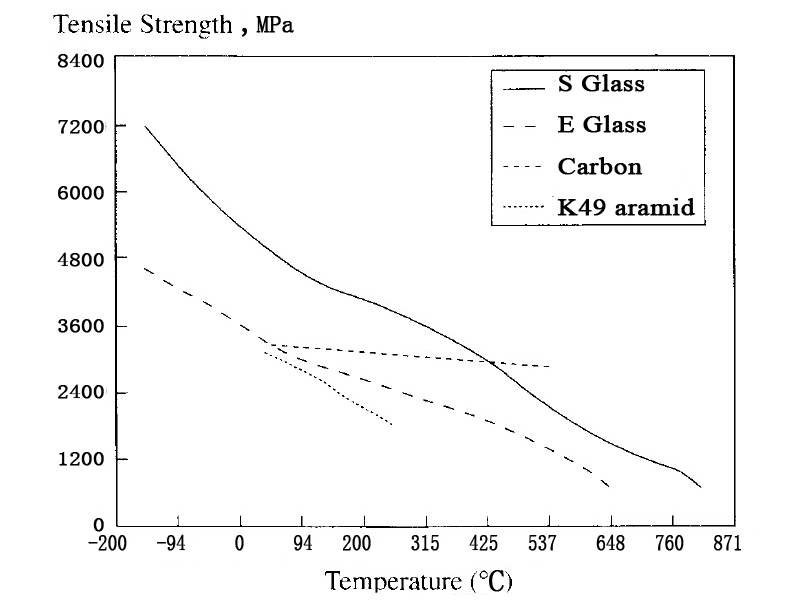

| Resistencia a la tracción, MPa |
|
| 23oC |
4800 |
3440 |
3600 |
3310 |
3250 |
| 400oC |
4420 |
2620 |
2150 |
1500 |
-- |
| 550oC |
2410 |
1680 |
1680 |
-- |
-- |
| Módulo de Yong, GPa |
|
| 23oC |
86.9 |
72.5 |
80.5 |
68.5 |
73.5 |
| 550oC |
88.9 |
81.5 |
81.5 |
|
|
| Alargamiento, % |
5.7 |
4.8 |
4.8 |
4.8 |
4.8 |
Propiedades del hilo crudo de vidrio S de alta resistencia con clases S1, S2, S3.
| Las propiedades mecánicas |
S1 |
S2 |
S3 |
E |
Disposición |
| Resistencia a la tracción, MPa |
4100 |
4600 |
4800 |
3140 |
30-45% |
| Resistencia en húmedo de la resina epoxi, MPa |
3000 - 3400 |
3200 - 3600 |
3600 - 4000 |
1800 - 2400 |
40-50% |
| Módulo, GPa |
87 - 91 |
90 - 94 |
92 - 96 |
69 - 76 |
20-25% |
| Rotura por elongación, % |
5.3 |
5.3 |
5.7 |
4.6 |
NA |
Características: 1. Compatible con sistemas de resina UP, EP, VE.
2.Baja pelusa
3.Propiedad de procesamiento superior
4. Excelente resistencia mecánica y módulo.
5. Excelente resistencia a la corrosión química.
